深度指示器

分类:提升配套设备

说明:  深度指示器  【产品名称】:牌坊式深度指示器  【产品简介】:用来监测容器在井筒中的位置。其上还装有上下过卷开关,防 ......

分享:

产品详情

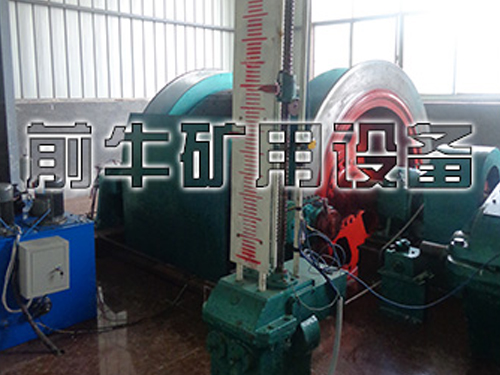

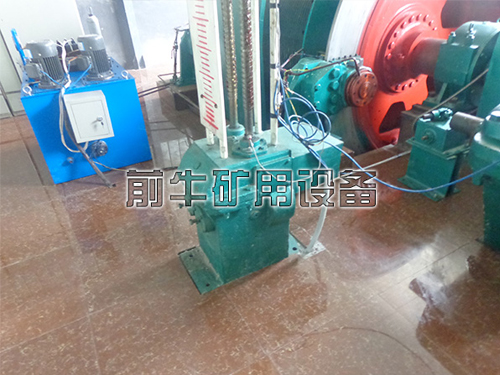

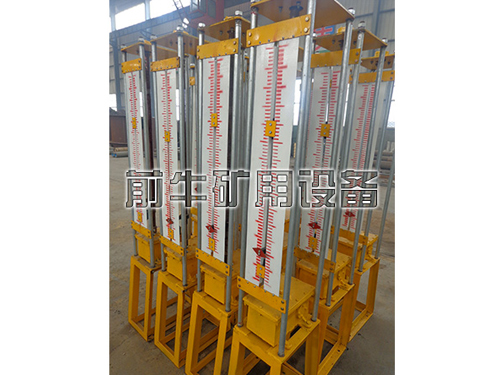

  深度指示器

  【产品名称】:牌坊式深度指示器

  【产品简介】:用来监测容器在井筒中的位置。其上还装有上下过卷开关,防止容器上下过卷。同时还装有警铃,当容器接近停车位置时发出减速信号

结构图

  深度指示器为牌坊式深度指示器,司机可以很直观的了解容器的位置。它的运动是通过两个链轮和套筒滚子链传的。结构简单,指示可靠。另外还可以根据用户井筒深浅,更换从动链轮的大小,以改变指针的运动距离,给司机以清楚醒目的指示。

  1、 指示提升容器在井筒的位置;

  2、 容器接近井口或井底车场发出减速信号;

  3、 当提升容器过卷时,装在深度指示器的终点开关断开,使保护回路跳闸,进行紧急制动;

  4、 当深度指示装置失效时,可进行保护并报警

  传动轴将提升机主轴的转动传递给深度指示器,使两根垂直丝杠以相反方向旋转,带动螺母指针上下移动。深度指示器丝杠的转数与提升机主轴的转数成正比,而主轴转数与提升容器在井中的位置相对应,因此实现指针位置与提升容器位置相对应,完成指示提升容器的位置功能。

  提升容器接近减速位置时,螺母触碰信号拉条,使铃发出声响,提醒司机减速。同时,限位盘下装有减速行程开关,到达减速位置时,使提升机进入减速过程。发生过卷时,螺母碰压过卷限位开关
