矿用提升设备 首页 > 产品中心 > 矿用提升设备

JTP系列矿用提升绞车

分类:矿用提升设备

说明:  JTP系列矿用提升绞车  【立井提升】:≤4.5t  【提升速度】:≤4m/s  【容绳】:≤970m  【应用领域 ......

分享:

产品详情

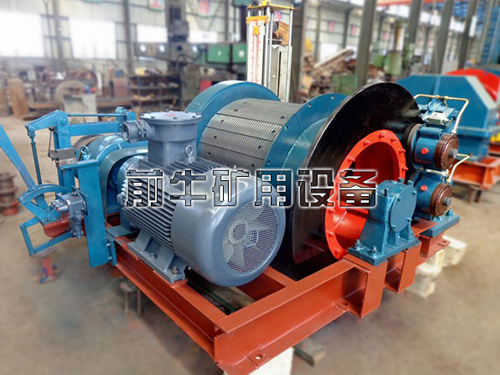

  JTP系列矿用提升绞车

  【立井提升】:≤4.5t

  【提升速度】:≤4m/s

  【容绳】:≤970m

  【应用领域】:本产品主要用于煤矿、金属矿、非金属矿的倾斜巷道和小型竖井,用以提升煤炭、矿石、矸石以及升降人员、材料、设备工具等。本产品严禁超速运行!严禁超载运行!严禁停电溜放!

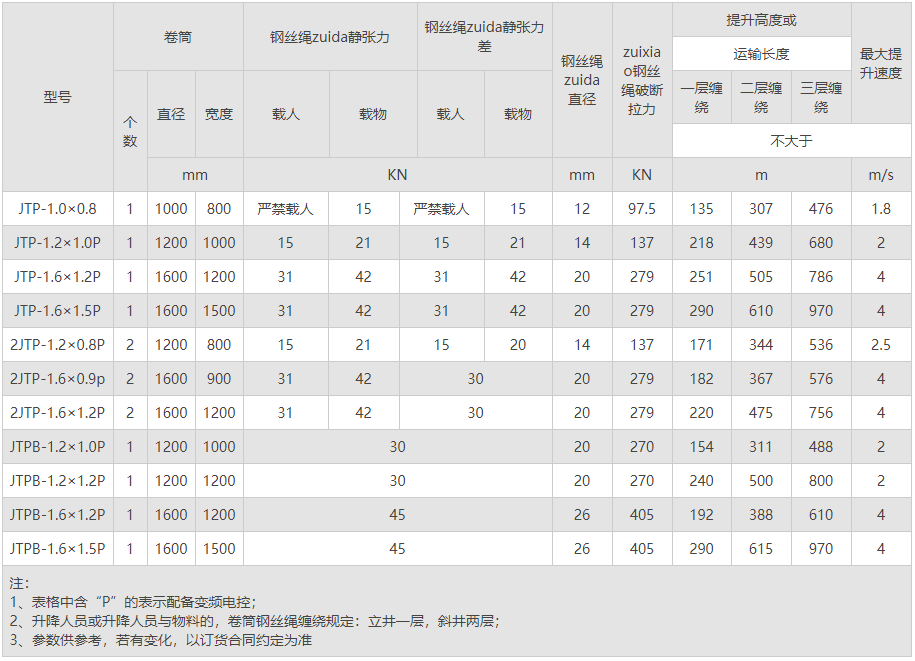

  1. JTP系列矿用提升绞车分为:JTP型、JTPB型、2JTP型

  本系列矿用提升绞车,依据Q/QN004-2012、AQ1032-2007《煤矿用JTP型提升绞车安全检验规范》、JB/T7888-2010《JTP型矿用提升绞车》、《煤矿安全规程》以及现行有关的矿山机械产品标准等制造生产。

  2. 具有技术先进,设计紧凑,外形美观,结构简单,操作、维修、安装方便,启动平稳等优点。

  3. JTP型绞车装配绕线式电动机为非防爆型绞车,严禁在井下或有易爆气体、煤尘的环境下使用。

  JTPB型绞车装配隔爆型电动机,允许在有煤尘或爆炸性气体的煤矿井下的移动式或辅助性的专为升降物料使用。

  4. 本系列配有深度指示器,并有过卷保限位护。

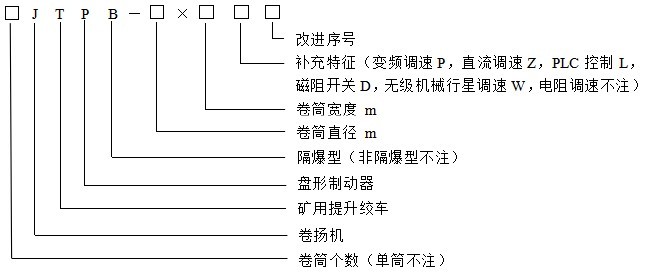

  5. 型号表示方法:


  本系列绞车由电机的驱动,带动减速机器则使滚筒产生扭矩,缠绕其上的钢丝绳有了一定的线速度,从而获得了相应的位移,达到我们所需要的升降目的。

  主轴装置:JTP型绞车卷筒为整体式,便于用户现场安装,卷筒壳、制动盘为16Mn板,轮毂为45#铸钢,强度好坚固耐用又安全,其制动盘在出厂已经加工、调试,但在安装时须对制动盘的端面跳动进行检查。

  减速器:为两级减速,高速轴上加工了两个相同齿轮,用户在一个齿轮磨损严重后,可调换过来,用另一个齿轮解除用户购轴之忧。

  液压系统:为盘形制动器提供流量稳定、压力可线性调节的压力油,以使绞车获得不同的制动力矩,适用于JTPB系列的液压站使用了先进的25MPa高压系列液压元件和液压辅件,同时还将先进的比例控制技术用于液压站的调压,再加上新颖、合理的结构设计,使液压站具有了良好的使用性能,运行可靠性和方便的维护保养性。

  盘形制动器:克服了杠杆式制动器的一些缺点,结构紧凑、安全性好、动作灵敏,便于矿用提升自动化。PZ12型适用于JTP、2JTP型绞车。

  深度指示器:本系列采用的牌坊式深度指示器,司机可以直观的了解容器的位置,除此之外,其上还装有上下过卷开关,防止容器上、下过卷。同时还装有警铃,当容器接近停车位置时发出减速信号。

  保护装置:为确保矿井作业人员的安全,提升机特装设下列保险装置,防止过卷装置,防止过速装置,过负荷和欠电压保护装置,限速装置,深度指示器失效保护装置,闸间隙保护装置,松绳保护装置,满仓保护装置,减速功能保护装置,蝶形弹簧疲劳示警等。以上保护实行双线制。
