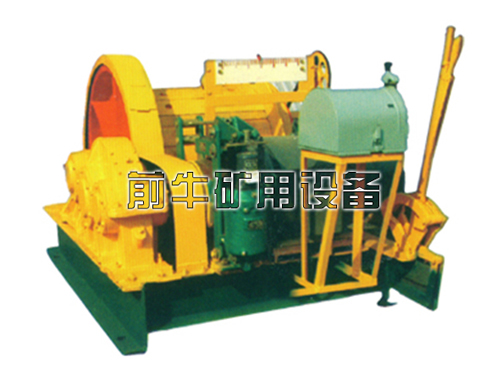

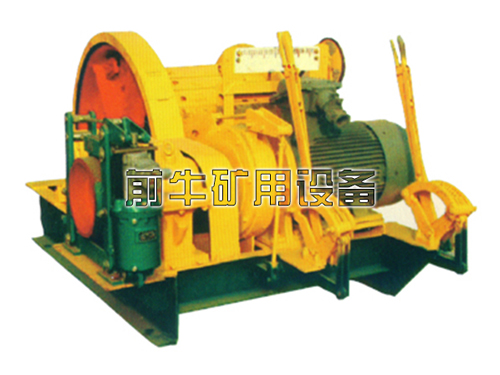

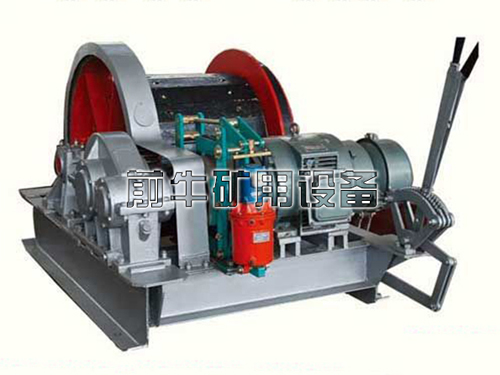

JT系列矿用提升绞车

分类:矿用提升设备

说明:  【立井提升】:1.5t  【提升速度】:≤1.48m/s  【容绳】:≤480m  【应用领域】:本产品主要用于煤矿 ......

分享:

产品详情

  【立井提升】:1.5t

  【提升速度】:≤1.48m/s

  【容绳】:≤480m

  【应用领域】:本产品主要用于煤矿、金属矿、非金属矿等移动式或辅助性的专为升降物料(包括矸石山和向天桥上提升等),本产品严禁用于人员的运输!严禁超速运行!严禁超载运行!严禁停电溜放!严禁双手刹同时制动!

  1.JT系列矿用提升绞车分为:JT型、JTB型

  本系列矿用提升绞车,依据Q/QN001-2012、AQ1034-2007《煤矿用带式制动提升绞车安全检验规范》、JB/T4287-1999《带式制动矿用提升绞车》、《煤矿安全规程》以及现行有关的矿山机械产品标准等制造生产。

  2.运输安装方便,结构简单,工作可靠,易于操作维修。

  3.JT型绞车装配绕线式电动机为非防爆型绞车,严禁在井下或有易爆气体、煤尘的环境下使用。

  JTB型绞车装配隔爆型电动机,允许在有煤尘或爆炸性气体的煤矿井下的移动式或辅助性的专为升降物料使用。

  4.本系列绞车采用液压推杆制动器和工作带闸两套并用制动装置,保证绞车制动安全可靠,并配有深度指示器过卷保护装置供操作人员及时了解提升装置所处的位置使绞车运行更加安全可靠。

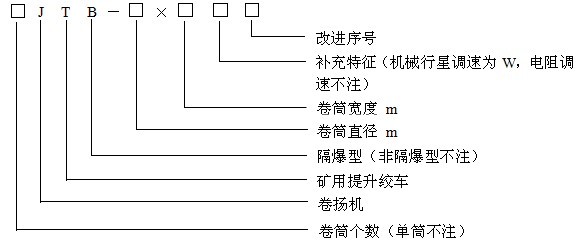

  5.型号表示方法


  本系列绞车的结构形式为卷筒缠绕式,由机座、电动机、行星启动变速器、传动箱、卷筒装置、手动带式制动装置、电液压推杆制动器制动装置、深度指示器和电控系统等组成。

  机座是由槽钢和钢板焊接而成,除电器设备外,其它零件均安装在它的加工面上。

  行星启动变速器内部有三个行星齿轮和一个带制动鼓的大内齿轮,电机轴上的一个小齿轮在三个小行星轮之间,三个小行星轮的构架与传动箱输入轴用花键联接。大内齿轮也可以自由转动。该机构具有重量轻、体积小、速比大、效率高等优点,同时还具有调速功能。

  传动箱内有两个模数相同的正反旋齿轮组成。箱体用HT200铸铁制作。箱体上部开有视孔,可观察齿轮啮合情况,并可从此孔加入润滑油,平时用盖板盖上,盖板上装有通气槽。

  卷筒装置是由主轴、轴承、轴承架、大齿轮和制动支轮支撑、卷筒壳和木衬等组装而成。主轴由45#钢制作,卷筒壳用8mm钢板卷成,用螺栓与两支轮固定后,其接口断续焊接而成在卷筒表面,用螺栓固定一层柳木木衬。钢丝绳头用压板固定在齿轮的副板外侧面上。

  手动带式制动装置由手把操纵刹车杠杆通过连杆、拐臂、叉形连杆和调节螺母,带动用螺栓固定在制动钢带上的刹车带紧抱制动支轮的外圆面,使卷筒制动。

  电液制动装置由电力液压推动器和制动架两部分组成。当电动机通电时带动叶轮转动,在活塞内产生压力,在此压力影响下,将油压从活塞上部吸到活塞底部,迫使活塞及固定在活塞上的推杆及上横梁一同上升,从而压缩弹簧,使制动松闸。

  深度指示器由主轴和丝杆上装的一对传动比链轮条连接。丝杆转动带动指针上的螺母水平移动,从而指示出提升的重物在井筒中的位置。

  电控系统配备电控箱、电阻器、主令开关各一套。防爆电器包括:防爆电机、防爆电力液压推动器。
