【型号种类】：TKDP型、ZTK(B)型、KTBC型
【配套种类】：变频控制、PLC控制、普通控制
【应用领域】：提升机电控系统适用于单绳缠绕式矿井提升机、及JTP型矿用提升绞车和多绳摩擦式提升机等产品，也可以与新安装的各类提升机和提升绞车配套
1、 TKDP型交流提升机电控系统，适用于矿山竖井、斜井或其它要求提升的场所中，是一套水平先进的矿山提升机电控设备。TKDP主控台是该电控系统中的核心设备，具有逻辑编程简单、保护可靠、状态显示齐全、信号通讯等功能。
2、 ZTK(B)型矿用防爆提升机电控装置是依据《煤矿安全规程》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的规定制造。该产品适用于煤矿井下有煤尘、瓦斯爆炸危险环境中，主要用于完成提升机的运行控制、安全保护和行程监控。
该产品以双PLC可编程控制箱为核心，安全可靠性高，控制功能和保护功能强，结构紧凑，使用维护方便，故障率低等。装置中转速传感器是PLC控制系统中的关键器件，用来完成提升机的速度与位置测量，与双PLC控制系统构成“双线制”保护，大大提高了提升机电控制的可靠性。
3、 KTBC型矿井提升机交流电控设备是与JK系列单绳缠绕式矿井提升机配套使用的控制设备，能满足单绳缠绕式矿井提升机的起动—加速—等速—减速—停车与换向运行状态的控制要求及可靠安全工作，符合《交流传动矿井提升机电控设备技术条件》和《煤矿安全规程》之要求，现我公司根据用户需求分别配置有普通、变频和PLC控制三种不同档次和技术性能的电控设备。该电控设备适用于户内及非防爆场所安装，并在常规电气设备条件下可靠工作。
KTBC系列矿井提升机电控设备采用双回路电源进线而控制提升电动机的正转、反转、起动、调速、制动运行状态，实现矿井提升机正常运行。具有《交流传动矿井提升机电控设备技术条件》和《煤矿安全规程》所要求的短路、失压、过载、过卷、超速、零位联锁、闸瓦磨损、弹簧疲劳、松绳、满仓、制动油过压、测速断线、深度指示器失效等保护，并有故障记忆功能，保证提升机的可靠工作。并可根据用户要求加装动力制动装置和后备保护。
变频控制采用专用变频器来控制实现提升机运行的各项功能及要求，其优点为技术先进，节能效果明显，实现了无级调速。
PLC控制采用先进的高科技技术控制来实现提升机运行的各项功能及要求，其优点为采用可编程控制器完成控制功能，性能稳定可靠、故障少、性能高、可实现双线型保护，通过网络也可远程指导和服务。
普通控制采用接触器、继电器来控制实现提升运行的各项功能要求，系统具有技术含量低、安装维修方便、操作使用简单之优点。

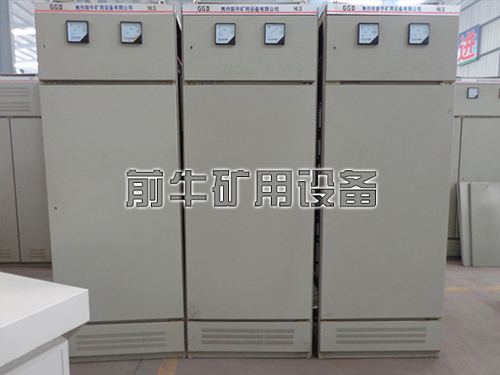

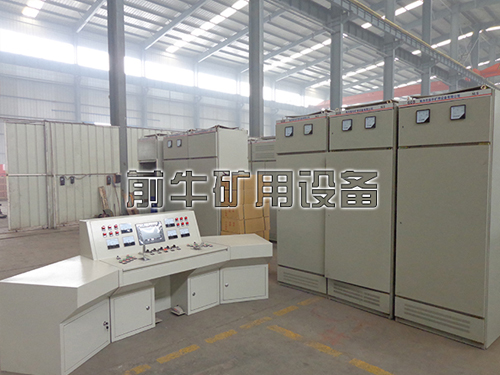

电控柜采用条架式、型材柜壳结构，TKDP型高度为2200mm，宽度为1200mm、1000mm、750mm三种，深度为800mm、1600mm种； KTBC型高度为2200mm；宽度为1000mm、900mm、800mm三种；深度为1000mm、900mm、800mm基本三种（柜体有时也要根据变频器功率而定）。柜内配线采用线槽，板前走线。柜体上部装有吊环，下部有安装固定孔，喷塑面板。
提升机系统包括主机系统、电控系统及辅助系统。主机包含主电机、变速箱、滚筒等；辅助系统包含液压站、润滑站等。电控系统可简单划分为：控制系统（主控系统、辅控系统）、主电源及调速控制系统（变频调速系统）、操作监控系统（操纵台、监控系统）。
主控系统主要是指完成提升机从加速、等速、减速、爬行到停车整个运行过程的开关逻辑控制及其必要的保护并与其它子系统交换信号共同完成对提升机整机有效控制的系统。
辅控系统是指各路控制电源、控制回路的接口以及辅机系统的控制等部分。
变频调速系统是指根据控制系统的指令对提升机的主电机进行起动、加速、等速、爬行到停车执行的系统。
变频调速系统是指根据控制系统所选的工作方式及控制指令实现变频器频率的变化，对提升机的主拖动电动机进行加速、减速、稳速运行控制的系统。
监控系统是指对电控系统关键部件，包括提升信号系统工作情况、提升机运行过程中关键参数、参量的曲线、以及司机操作的正确性进行监控和显示，并进行记录以备需要查阅之需的系统。

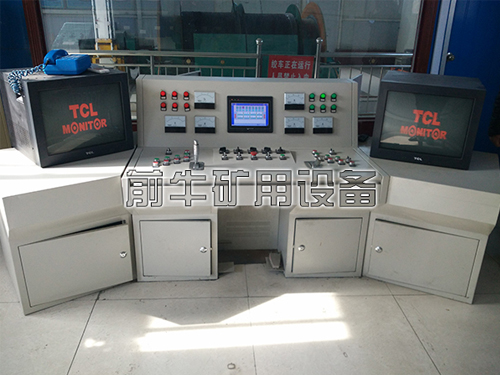

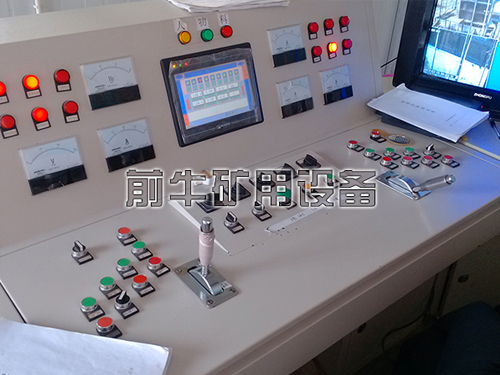

操纵台是电控系统的人机界面，担负着对提升机进行集中控制、监视、参量信号设定显示的重任，以及故障诊断及显示等。
