JK系列矿井提升机

分类:矿用提升设备

说明:  【立井提升】:≤17t  【提升速度】:≤12.3m/s  【容绳】:≤1595m  【应用领域】:本产品主要用于煤 ......

分享:

产品详情

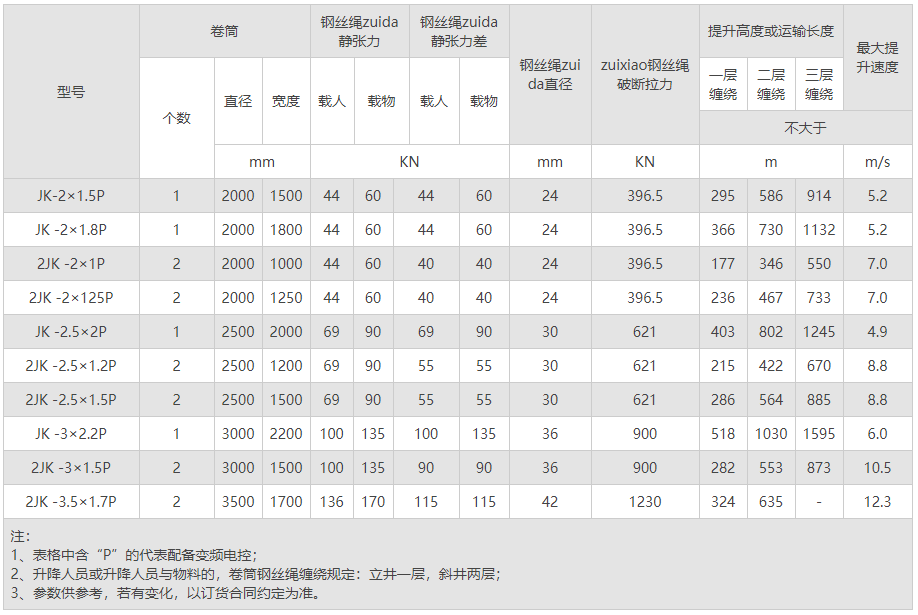

  【立井提升】:≤17t

  【提升速度】:≤12.3m/s

  【容绳】:≤1595m

  【应用领域】:本产品主要用于煤矿、金属矿及其它非金属等矿井地面提升,用以提升煤炭、矿石、矸石及升降人员、材料、设备工具等。本产品严禁违章操作!严禁超速运行!严禁超载运行!严禁停电溜放!

产品概述

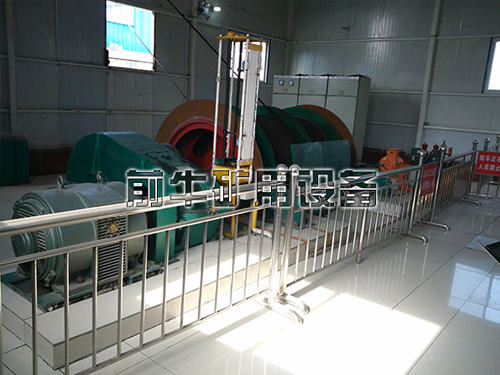

  本系列提升机由电机的驱动,带动减速机器则使滚筒产生扭矩,缠绕其上的钢丝绳有了一定的线速度,从而获得了相应的位移,达到我们所需要的升降目的。

  主轴装置:JK型矿井提升机便于用户现场安装,卷筒壳、制动盘为16Mn板,轮毂为45#铸钢,强度好坚固耐用,其制动盘在出厂已经加工、调试,但在安装时必须对制动盘的端面跳动进行检查;双筒提升机有两个卷筒、主轴、五个轮毂、调绳装置等组成。

  减速器:由太阳轮、行星轮、内齿圈和行星架组成的两级行星齿轮减速器,采用齿式浮动机构。太阳轮和行星轮材质均经渗碳淬火和磨齿,精度为6级,内齿圈经调质,中硬齿面,糖度为7级。机壳上有注油孔,下有油位显示。

  液压系统:根据需要产生不同的油压,产生不同的压力,控制盘形制动器获得不同的制动力矩。能使制动器迅速回油,以满足紧急事故制动的需要。对于双筒提升机产生的压力油,控制调绳机构,使外齿轮左移或右移,实现平稳快速调绳。

  盘形制动器:是从侧面对制动盘实施力量的,为了使制动盘不产生附加变形和主轴不承受附加轴向力,所以盘形闸是成对使用的,每一对称为一付。该制动器克服了杠杆式制动器的一些缺点,结构紧凑、、动作灵敏,便于矿用提升自动化。

  深度指示器:本系列采用的牌坊式深度指示器,司机可以直观的了解容器的位置,除此之外,其上还装有上下过卷开关,防止容器上、下过卷。同时还装有警铃,当容器接近停车位置时发出减速信号;本系列采用牌坊式深度指示器。

  保护装置:为确保矿井作业人员的安全,提升机特装设下列保险装置,防止过卷装置,防止过速装置,过负荷和欠电压保护装置,限速装置,深度指示器失效保护装置,闸间隙保护装置,松绳保护装置,减速功能保护装置,蝶形弹簧疲劳示警等。以上保护实行双线制。

  电控装置:参考电控装置部分。
